Ge Celdas en 75 - 100 - 150 mm de altura -75/gr/m2 de fibra de vidrio con perforaciones para traspaso de tubería. Consulte Casacenter-

Opcionales Largo

Si lo desea, puede requerir Geoceldas de mayor longitud, personalizada  según sus requerimientos. Para optimización de procesos de instalación..

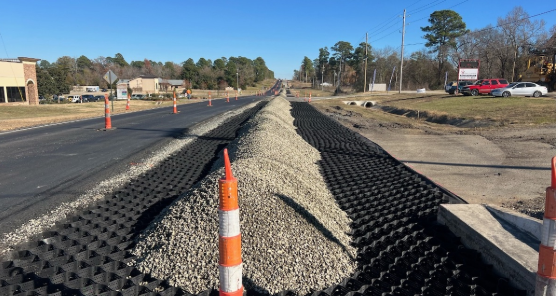

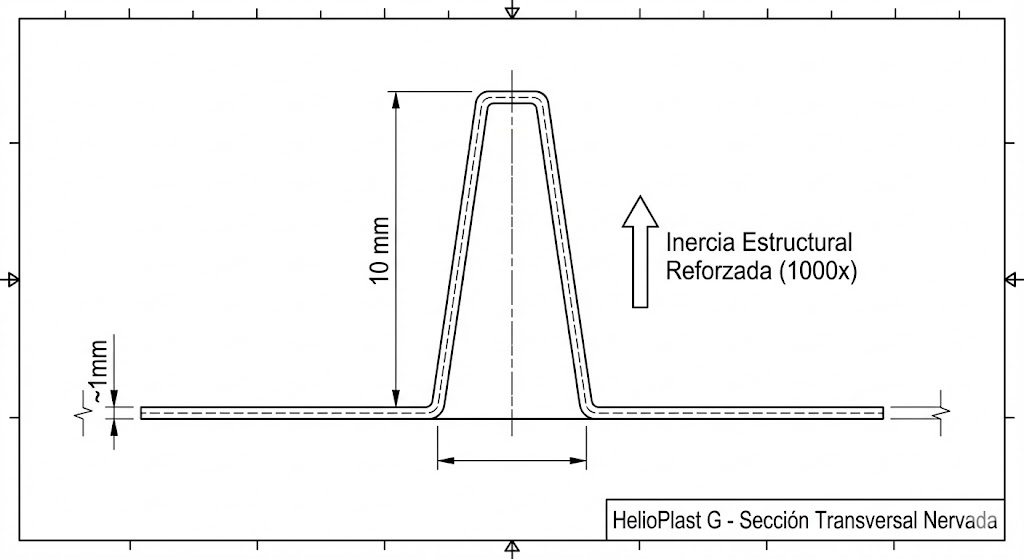

"Gracias a su geometría nervada de alta resistencia, la Geocelda HelioPlast  multiplica por 1.000 el Momento de Inercia ( I) de la pared en comparación con una geocelda plana convencional.

Cada Celda posee 4 puntos de nervatura ( Grip) de doble pared. La mayor robustez del sistema de uniones y su estructura fibrada permite reducir la altura de la Geocelda a 7.5 cm y así y todo, ganar en resistencia a la tensión y compresión.

El diseño piramidal de nuestras nervaduras actúa como un anclaje mecánico activo, bloqueando el desplazamiento lateral del árido y reduciendo el mantenimiento del camino en un % relevante.

Tipos de Geoceldas HelioPlast

Valores + IVA

Espesor  +- 1 mm. - 7,50 cm. altura

4 Puntos de refuerzo - Doble espesor

Atiesamiento de empalmes

según tipo de Caminos:

• Celdas de 330 mm: 2.64 x 5 mts - 51 kg aprox.

Para todo tipo de aplicaciones como caminos y obras civiles de alta exigencia como caminos mineros de Alto Tonelaje. Una Geocelda Helio-Plast de 330 mm de diámetro excede en resistencia a una Geocelda de 220 mm de diámetro , de 1.2 mm de espesor , 10 cm de altura de Polietileno Virgen de Alta densidad. Una Geocelda HelioPLast de 220 mm carece de sentido porque sería en extremo sobredimensionada.

                           $ 7.490 m2 + IVA

• Celdas de 440 mm : 2.64 mts x 5  mts - 35 kg aprox.

Para todo tipo de aplicaciones como caminos, taludes, etc. Uso General. Una Geocelda Helio-Plast de 440 mm de diámetro excede en resistencia a una Geocelda de 3300 mm de diámetro , de 1.2 mm de espesor , 10 cm de altura de Polietileno Virgen de Alta densidad. Ideales para confeccionar Radieres de Tierra en vez de Cementicios

                            $ 4.990 m2 + IVA

Las Geoceldas HelioPlast son, sin lugar a dudas, las más verdes del mercado y una efectiva contribución a disminuir la huella de carbono.

Geo Celdas + Geo Textil no tejido (agujado)

En terrenos pantanosos o suelos muy humedos se sigiero acompañar la base de las Geoceldas con Geotextil no tejido de 200 a 300 g/m2.

En terrenos arcillosos o limosos ( muy finos) también se recomienda el uso de Geotextil. De la misma forma, suelos expuestos a alto tonelaje hace recomendable el uso de Geotextiles.

Al comparar Geoceldas nunca olvide que una Geocelda HelioPlast de 330 mm de diámetro, 0.5 mm de espesor y 7.5 cm de altura   es mas resistente que una Geocelda Standard de PE Virgen de Alta densidad de  220 mm de diámetro, 1.2 mm de espesor y 10 cm de altura.

De la misma forma, una Geocelda Helio Plast de 440 mm de diámetro es mas resistente en el mismo tipo de comparación.

Pregunte a su IA como compara la resistencia a la tensión de un Polietileno de Alta Virgen o Reciclado con Un Polímero mineral carbónico que incluye mas de 125 gr/m2/mm de fibra, que es lo que contiene HelioPLast.

Sellado por Termofusión vs HelioPlast

A diferencia del sellado por puntos del ultra sonido, el sellado de HelioPlast es un sellado de superposición de laminas fibradas., que se realiza en 4 puntos de nervadura por celda para proveer a las uniones una resistencia excepcional a las juntas de unión y prevenir el rompimiento de las Geoceldas en su punto mas débil, convirtiendo los puntos de unión en los mas fuertes y doble atiesamiento vertical.

Bio Degrabilidad

Helio Plast es un material Polimérico Carbónico, diseñado para degradarse junto con el Pavimento y no permanecer cientos de año bajo el subsuelo. Sus Nano Compuestos preservan los componentes carbónicos por décadas pero no cientos de años, De esta forma, las Geoceldas Helio Plast no generan se vuelven las mas Eco Sustentables del marcado por razones estructurales.

Tabla Comparativa de Propiedades Mecánicas: Memoria de Cálculo

Memoria de Cálculo: Resistencia Estructural y Confinamiento

1. Parámetros de Entrada de los Modelos

• Geocelda A (Estándar Reforzada):
  • Material: Polietileno de Alta Densidad (HDPE) virgen/blend.
  • Espesor de pared 1.2 mm (Incrementado para mayor resistencia).
  • Altura de celda 10.0 cm
  • Diámetro de base 330 mm (Radio R = 165 mm
  • Resistencia a la tensión intrínseca estimada 24 kN/m(basado en un estándar de alto desempeño para 1.2 mm
• Geocelda B (Composite Optimizado):
  • Material: Helio Plast + Malla Vidrio 75 g/m2+ Fibra PP 50\ g/m2 + Resina Carbónica.
  • Espesor de pared 1.0 mm.
  • Altura de celda 7.5 cm
  • Diámetro de base 330\mm Radio R = 165 mm
  • Resistencia a la tensión intrínseca estimada 52 kN/m (promedio del rango de comportamiento del composite).

2. Cálculo de Fuerza Total Soportada por Sección de Celda

Para evaluar cuál celda resiste más de manera absoluta, debemos calcular la fuerza máxima que absorbe una tira completa de la geocelda a lo largo de toda su altura disponible

• Geocelda A (HDPE):
  2.40 kN
• Geocelda B (Helio Plast):
  3.90} kN

Resultado Absoluto: A pesar de tener 2.5 cm menos de altura, la Geocelda Helio Plast soporta 1.50 kN más de fuerza de tensión pura por celda, lo que equivale a un 62.5% más de capacidad de carga absoluta que la celda de HDPE de 1.2 mm



3- Análisis de Esfuerzo de Confinamiento Real (Hoop Stress)

Cuando el árido es compactado y recibe cargas vehiculares, genera una presión hidrostática lateral (\(P_{l}\)). La tensión circunferencial (Hoop Stress) que se genera en la pared se calcula mediante la fórmula de recipientes a presión delgada: T = P_l x R.



Si despejamos la Presión Lateral Máxima que cada pared puede contener antes de fallar o deformarse plásticamente, obtenemos:

• Capacidad de Presión Lateral en Geocelda A (HDPE):
  145.45 kPa
• Capacidad de Presión Lateral en Geocelda B (Helio Plast):
  315.15 kPa

Resultado de Confinamiento: La pared de la Geocelda Helio Plast puede resistir una presión interna del suelo de 315.15 kPa frente a los 145.45 kPa del HDPE. Esto significa que el árido dentro de Helio Plast se encuentra confinado con más del doble de presión interna (116.6%)

Memoria de Cálculo: Sustitución de HDPE (330 mm) por Helio Plast (440 mm)

1. Parámetros Geométricos y Mecánicos

• Geocelda A (Base de comparación - HDPE): Diámetro de 330 mm (Radio \(R = 0.165\text{ m}\)) | Espesor: 1.2 mm | Altura: 10 cm | Resistencia: 24 kN/m.
• Geocelda B (Propuesta de sustitución - Helio Plast): Diámetro de 440 mm (Radio \(R = 0.220\text{ m}\)) | Espesor: 1.0 mm | Altura: 7.5 cm | Resistencia: 52 kN/m.

2. Fuerza Absoluta Soportada por Tira de Celda (\(F_{\text{max}}\))

Calcula la capacidad de carga total que absorbe la pared a lo largo de toda su altura disponible (\(F = T \times H\)):

• Geocelda A (HDPE): \(24\text{ kN/m} \times 0.10\text{ m} = \mathbf{2.40\text{ kN}}\)
• Geocelda B (Helio Plast 440): \(52\text{ kN/m} \times 0.075\text{ m} = \mathbf{3.90\text{ kN}}\)

Conclusión de Fuerza: Incluso siendo más baja, la tira de Helio Plast soporta un 62.5% más de fuerza nuta que la de HDPE antes de romperse. La altura reducida no compromete la integridad estructural del material.

3. Capacidad Máxima de Presión Lateral de Confinamiento (\(P_{\text{max}}\))

Al agrandar el diámetro a 440 mm, el radio aumenta, lo que exige más al material ante la presión interna del suelo (\(P_{\text{max}} = T / R\)):

• Geocelda A (HDPE 330): \(24\text{ kN/m} / 0.165\text{ m} = \mathbf{145.45\text{ kPa}}\)
• Geocelda B (Helio Plast 440): \(52\text{ kN/m} / 0.220\text{ m} = \mathbf{236.36\text{ kPa}}\)

Conclusión de Confinamiento: A pesar de tener un diámetro mayor (lo que físicamente debilita a una celda común), Helio Plast de 440 mm ofrece una capacidad de confinamiento lateral un 62.5% superior (236.36 kPa vs 145.45 kPa) que el HDPE de 330 mm. El suelo estará mejor confinado y sufrirá menos asentamientos.

Podrá realizar un Radier con Geoceldas HelioPLast de 440 mm de diámetro en vez de cementicio con malla  y reducir los costos totales de este en cerca de un 50%

Ver Radier

Opcionales

Aumento de 20% de resistencia a la tensión de Geocelda :

7.0%

Recargo Precio

Geo Celdas de 10 y 15 cm de altura:

Especificadas para Paneles KBP construcción u otras aplicaciones.

Para traspaso de tuberías interiores.
